產品系列
- 型號：THCV215
- 品牌：Thine
- 封裝：TSSOP64
- 規格：140-700Mbps/ch
- LVDS to V-by-One®HS 轉換
- 6ch LVDS 2port（Dual Pixel Link）輸入
36bit/像素
140-700Mbps/ch - V-by-One®HS 2lane輸出
3.75Gbps（實際值3.0Gbps）/lane - 電源電壓 ：1.8/3.3V
- 封裝：TSSOP64
- 推薦接收端：
V-by-One? HS
產品說明
THCV215最大可以將36bit×2port（Dual Pixel Link）的LVDS信號轉換為2lane V-by-One®HS信號的輸出端LSI。單lane的最大實際輸出速率為3.0Gbps，支持2lane輸出。
可以傳輸1080p/60Hz/36bit色深或與之相當的圖像信號。

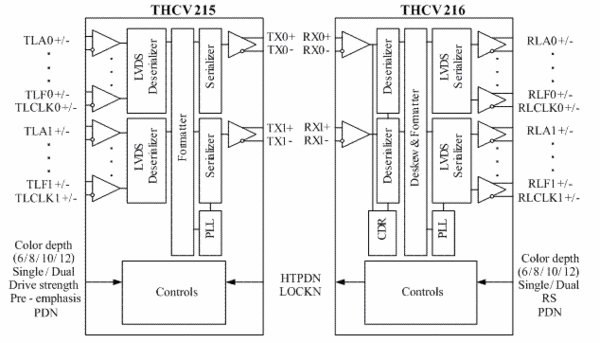

Block Diagram
| LVDS Data Input | V-by-One®HS Output | LVDS Input Clock Frequency |
|---|---|---|
| 4ch (24bit) | 1Lane | 20MHz to 100MHz |
| 4ch (24bit) x2 | 2Lane | 20MHz to 100MHz |
| 5ch (30bit) | 1Lane | 20MHz to 85MHz |
| 5ch (30bit) x2 | 2Lane | 20MHz to 85MHz |
| 6ch (36bit) | 1Lane | 20MHz to 75MHz |
| 6ch (36bit) x2 | 2Lane | 20MHz to 75MHz |
特征
